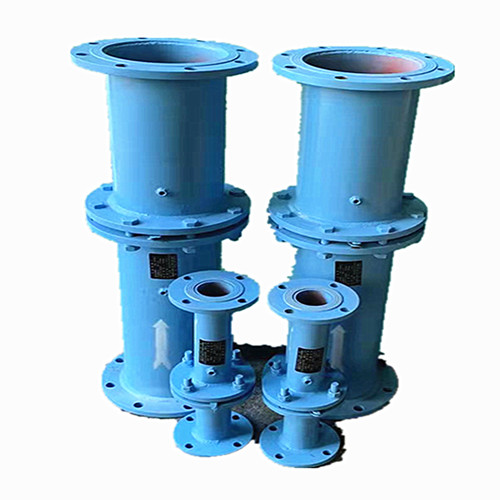

点击图片查看原图
一、孔板流量计的产品介绍
孔板和孔板流量计是根据煤矿瓦斯抽放管路的特点，孔板流量计zhuan为煤矿瓦斯抽放而设计的计算瓦斯抽
放量的配套件。其结构简单，使用和计算极其方便，孔板流量计是测量瓦斯流量中zui为经济的装置。
二、用途及工作原理
煤矿瓦斯抽放流量是通过径距取压法测量的。孔板流量计当连续流动的流体经管道内的节流装置时流速会增加，在孔板流量计的节流装置上下游侧之间出现静压力差，且流量与压差之间存在着一个恒定的关系，因而通过测量压差即可计算出流体的流量。
三、产品结构组成
孔板流量计主要由：进流体管路、取压嘴、密封圈、连接螺栓与螺母、法兰、孔板、密封垫、出流体管路等构成。孔板是一块具有圆形开孔并相对于开孔轴线对称的圆形薄板，不同管道内径的孔板，其结构形式是几何相似的。
四、孔板流量计使用及注意事项
1、在抽放瓦斯管路中安装孔板时，孔板的孔口必须与管道同心，其端面与管道轴线垂直，偏心度小于2%。
2、安装孔板的管道内壁，在孔板前后距离2D（D为管道内径）范围内，不应有凸凹不平、焊缝和垫片等。
3、孔板流量计的上游（进流体端）管道直线长度≥20D,下游（出流体端）管道直线长度≤10D。
4、要经常清理孔板前后的积水和污物，孔板流量计中孔板锈蚀要更换。
5、抽放瓦斯量有较大变化时，孔板流量计的大小应根据流量大小更换相应的孔板。
