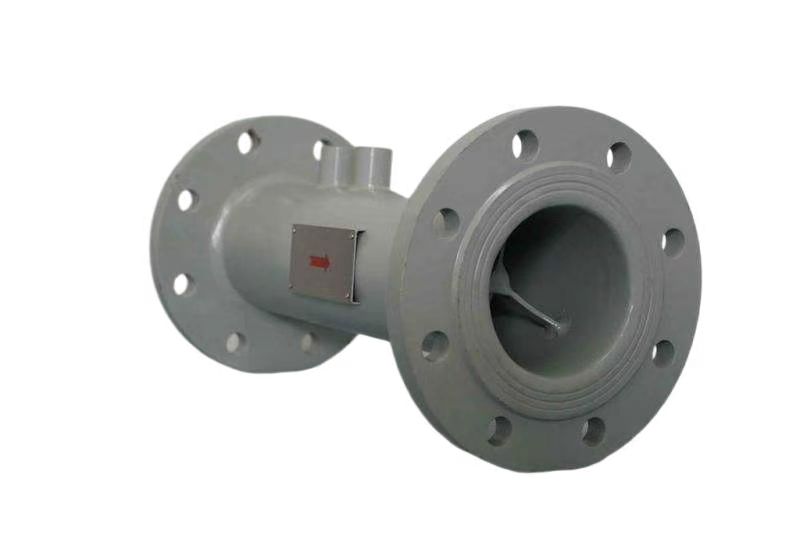

矿用 V锥流量计 嘎嘎嘎好用的YC V锥流量计-1-5-9-3-9-2-9-2-7-1-1
产品特点、用途和适用范围
LNV型 V型锥流量计（亦称内锥流量计、锥形流量计、V锥）是以一个同轴安装在测量管内的尖圆锥体为节流件的新型差压式流量测量装置。它是一种新型的高精度差压式流量计，具有经典文丘里管、环形孔板和V型锥流量计的优点，压力
损失小、流出系数的稳定性好、要求的前、后直管段长度短。V型锥流量计不但继承了传统差压式流量计稳定性好、通用性强的优点，其独特的锥形节流的物理结构避免了传统差压流量计的局限性。可用于冶金、石化、化工、天然气输送、电力等行业的各种液体、气体、蒸汽的流量测量。
长期的使用证明，V锥形流量计具有以下性能特点：
(1) 直管段要求低；V型锥流量计采用独特的中心流线型结构和翼形支撑件的整流作用，巧妙地解决了长直管段整流的问题，它能够重塑流速曲线，在紧靠锥体上游和下游区域内（前0.5～2D、后0～1D），将流速不规则的流体直接整流成接近理想流体，可充分满足伯努利定理的要求，获得很高的测量精度和重复性。
(2) 精度高，重复性好。其独特的锥形结构，使得流体在经过节流件时，流通面积是逐渐变化到z小，而不是突然收缩，因此只产生高频低幅的小旋涡，使得输出差压非常稳定，能够得到较高的精度和重复性。
(3) 量程比宽，压损低。量程比宽：通常为10：1，选择合适的参数z高可做到15：1；压损小：同样的β值，压损是孔板1/5~1/10。
(4) 耐磨损，不堵塞，不粘附，长期稳定性好。流线型锥形体节流后，在锥形体表面产生真空层效应，使得锥形体不易磨损，β率可长期不变，并保证长期精确测量；采用我公司专利产品－环形孔板的先进取压方式，采用ISO5167标准上通用的径距取压（D、1/2D）,取压方式先进可靠，测量更加准确。测量脏污流体时可采用管壁多孔取压，然后汇总到均压环中，这样所取差压为上、下游取压管处横截面的静压平均值之差，减弱了上游局部阻力形成的速度分布畸变对精度的影响，实际精度更接近基本精度；另一方面，采用多孔取压汇总到均压环，对于测量脏污流体，大大降低了取压孔堵塞的几率（多个取压孔同时堵塞的可能性非常小），而且取压孔本身不在流体的滞流区，避免了流体中的残渣、凝结物或颗粒在取压口的滞留，从而彻底解决了高粘度、含杂质、易结垢的特殊介质的测量，同时可以在均压环下方安装排污管，可定时打开排污阀门排除均压环内的脏物。可测量各种煤气、废气、渣油、污水、煤浆等介质；
(5) 结构更加合理：对于锥形节流件的固定，我公司采用翼形支撑件（均匀分布3～8个，根据管径大小），一方面使得安装方便，牢固可靠，而且更容易保证其与管道的同心度，测量更准确；另一方面均匀分布的翼形支撑件对管道流体进行二次整流（整流栅的作用），从而可降低对于前后直管段的要求，测量更稳定。
(6) 规格齐全，安装方式灵活：可选法兰连接、对焊式、夹装式、插入式等安装方式；容易做成夹套保温型（用于测量易气化、液化或结晶的流体）、防腐型、法兰取压型、方管、插入型等特殊结构。
